Y-Portal: Steif genug?

Heute eine Leserfrage von BIGBOY:

Eine Frage hätt‘ ich noch…..hast Du keine Bedenken, dass sich das Y-Portal in X-Richtung bei etwas stärkerer Belastung durchbiegt?
Ist ja eigentlich nur eine flache Platte, und ich kann mir gut vorstellen, wenn da mal 20-40 kg Belastung draufkommen, dass sich die mindestens um 2-3/10tel verformt.
….wenn das nur reicht? Erübrigt sich natürlich, wenn Du da noch eine 90° Versteifung hinkommt.

Hallo Bigboy!

Vielen Dank für Deine Bestätigung und Deine Anfrage. Das ist für mich wie Honig aufs Brot. Speziell, wenn die Family andere Interessen hätte, frage ich mich manchmal, ob das richtig ist, was ich so mache Ich komme gerade aus der Werkstatt. Heute gibts keine Bilder, weil ich nur Löcher gebohrt und Schrauben gekürzt habe.

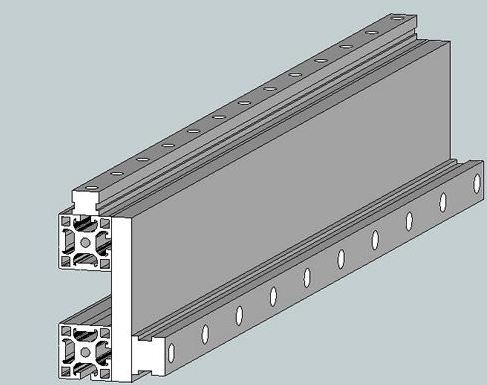

Zum Portal – Da gibt es, wenn es fertig ist, jede Menge Versteifungen:

1. Die 30er Linearschiene unten
2. Die 20er Linearschiene oben
3. Auf der Rückseite oben ein Profil „halbgeschlossen“ 40x40mm
4. Auf der Rückseite unten ein Profil „halbgeschlossen“ 40x40mm

K640_Portalversteifungen
