Viele Kleinigkeiten warten auf mich
Nun, nach längerer Pause ist immer ein moralischer Totpunkt. Altes ist fertig, Neues traue ich mich nicht so recht beginnen Ich denke, da geht es manchen von Euch auch so, man muss sich erst wieder reindenken.
Also musste zwecks Selbstmotivation eine Checkliste (“toDo-list”) her. Erstaunlich, wieviele Kleinigkeiten auf mich warten:
• Rampen für die Endschalter bauen
• Führungen und Kugelmuttern abschmieren
• Diverse Schrauben versenken
• Stepper montieren
• Schleppketten montieren
• Steuerungsgehäuse bauen
• Poti in den FU einbauen
• Kühlung für die Frässpindel bauen
• Elektronik verkabeln
• Steuerungs-PC anschliessen
• NotAus anschliessen usw.

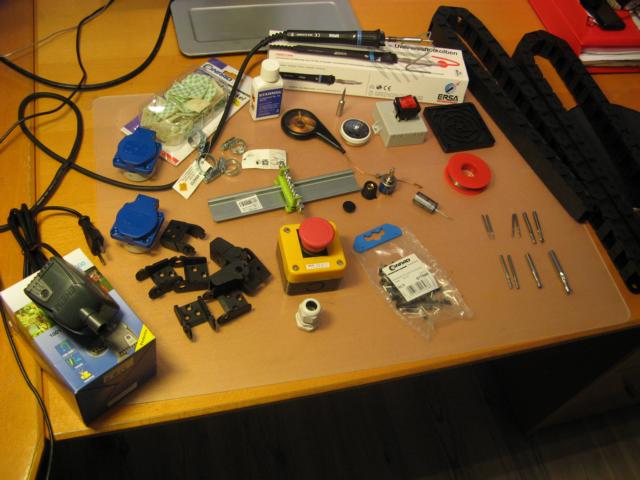

Es stellte sich leider rasch heraus, dass mein Warenlager schon lange keine Inventur hatte und einiges noch gekauft werden muss. NotAus-Schalter, Schleppketten, 2poliger Hauptschalter beleuchtet, Einbausteckdosen 220V, Lüfter 80mm, Staubfilter dazu, Aquariumpumpe von Eheim, Schläuche und Adapter dafür, um von 16mm auf 6mm runterzukommen, für die Spannungsversorgung der Stepper fehlt ein 1500uF ELKO, den ich noch auf den Netzteilausgang hängen möchte, ein Stahlwinkel für die mechanischen Endschalter, und vieles mehr.Einiges habe ich für Euch fotografiert:
(alles von Conrad Stadlau und Sorotec – insbesondere die Schaftfräser von
2mm bis 8mm, jeweils 2 Stück)
Roy (Sorotec) hat eine derart tolle Firma, dass ich das wieder einmal erwähnen möchte: Bestpreise, tolle Auswahl, Versand am selben Tag, Beratung, und nicht zuletzt, wie immer Notizblock und eine Packung Gummibären!

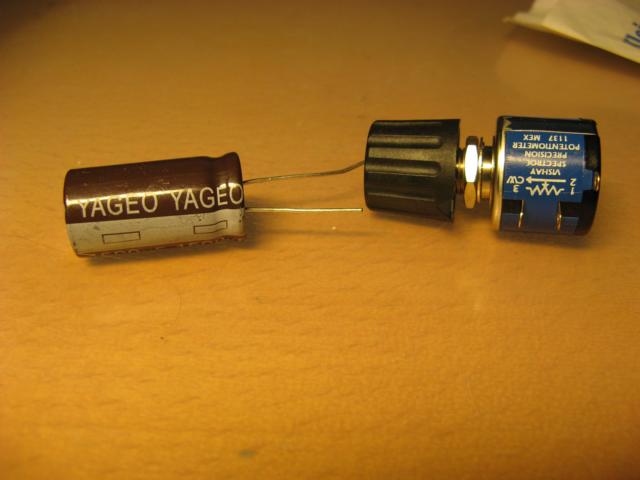

Hier ein Foto vom erwähnten Elko und vom speziellen 10K-Poti. Speziell deswegen, weil es 10!!! Umdrehungen hat, ich kann meine Frässpindel damit perfekt stufenlos von 6000 auf 24000 Umdrehungen rauf- und wieder runterdrehen.
Das DATENBLATT von conrad findest Du hier [CLICK]

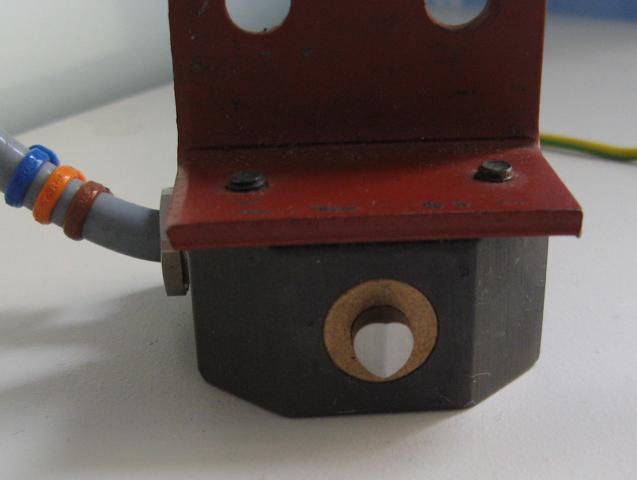

Einige Änderungen zum ursprünglichen Plan gibt es auch. Nachdem mir mein Schwiegervater leider nur einen PNP und mehrere für meine Zwecke unbrauchbare NPN gegeben hat, aber dankenswerter professionelle mechanische Endschalter (6 Stück von Euchner Präzisionsschaltegeräte, Leinfelden, gebaut etwa 1980) aus seiner Aktivenzeit, bin ich nun in der Lage, mechanisch hochgenau endzuschalten. Ich werde je Achse anstatt einem Mitfahrenden nun zwei festsitzende Endschalter einrichten. Der Negative davon wird gleichzeitig als Referenzschalter eingesetzt.
Nachdem die Schaltkontakte aber aus gutem Edelstahl sind (siehe Foto), kann ich die Rampen nicht alleine aus Alu bauen. Ich werde deswegen auf die Alurampen Laufflächen aus Flachstahl draufschrauben.
Es hat sich auch gezeigt, dass ich noch andere Einkaufslüste hatte:

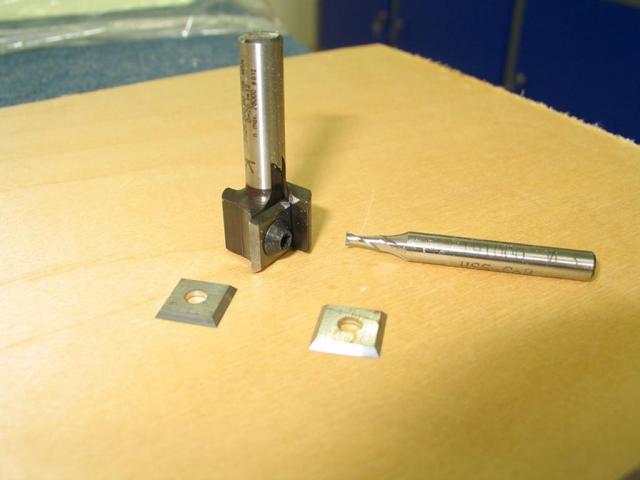

(Foto von Fliegerkalle, RC-Networks-Forum). Diesen tollen Planfräser mit 2 Wendeplatten habe ich beim Hydraulik-Horst (Fa. CNC Eltner) bestellt und er ist schon unterwegs. Mit 8mm-Schaft und 20mm Fräserbreite. ich freue mich schon aufs erste Planfräsen mit meiner 2.2kw Spindel. Jetzt bin ich froh, damals nicht gespart und auf die kleine Kress verzichtet zu haben!

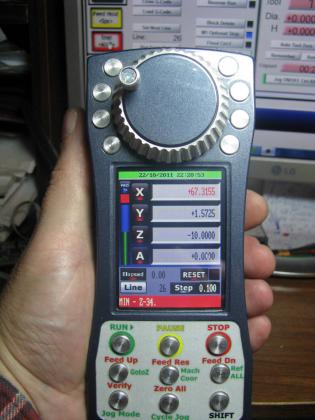

Und weil ich schon ganz gierig auf ein Handrad bin, bin ich nach langer Suche und vielen Vergleichen auf Stephan von der Ecke gestossen. Wir werden uns dieses Handrad selbst bauen, Stephan hat den Kontakt zu Andrej aus Russland hergestellt und macht die Platine mit dem ATMega 32, dem Quarz, und besorgt auch den Drehgeber. Die anderen Bauteile (Kondensatoren, Widerstände, Display, Tasten, SMDs, etc.) besorgt jeder selbst und baut auch selbst unter Stephans Anleitung (siehe hier).
Deswegen musste auch mein altes Lötmobilar weg und ein neuer Ersa mit 0,4mm Bleistiftspitze wurde gekauft (siehe Foto oben). Ich weiss nicht, ob ich das Handrad jemals schaffen werde (50:50, dass es dann funktioniert). Ich bin sicher, dass das derzeit die kleinste Priorität hat – ich habe ja ein anderes Leben als CNC auch noch – aber der Kick ist schon enorm, so etwas zu bauen.
