Vertikaltisch von Heimo L.

Was das Fräsen von Löchern auf den Stirnseiten von Platten aller Art betrifft, sind wir auf unseren Portalfräsen zwar vielen anderen Maschinen im Vorteil, aber kaum wer nutzt sie. Hermann Möderl präsentierte dazu eine sehr gute Lösung. Er verwendet dazu bei Bedarf eine zweite Frässpindel, die er auf die Z-Einheit waagrecht befestigt.

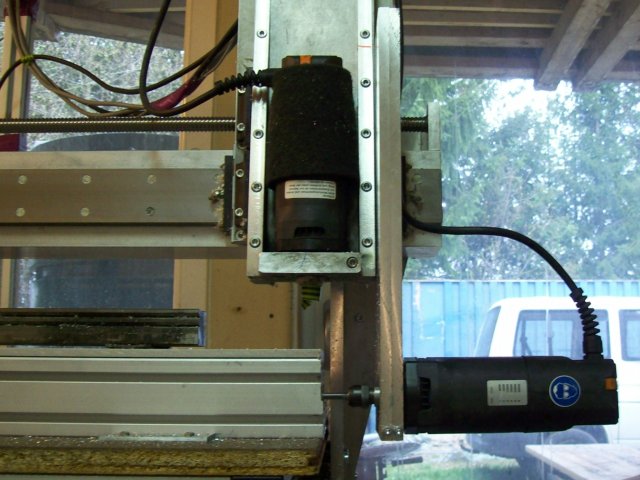

Seitliche Halterung für Frässpindel - Hermann Möderl

Eine andere Methode ist ein Vertikaltisch. Dieser eröffnet mehrere Möglichkeiten:

  1. Vertikales Anbringen von Schraubstöcken, die zu hohe Halbzeuge halten können
  2. Eine 4. Achse, die wirklich groß, stabil und steiff ist, braucht Platz und da ist meistens auf „Z“ zuwenig dafür da. Hier geht sich das eher aus
  3. Senkrechtes Aufspannen von Plattenmaterial, um stirnseitig zu Bohren oder zu Fräsen. Dazu muss man aber rechtzeitig, also in der Planungsphase, dafür sorgen, dass das Verhältnis zwischen Verfahrweg, Schrägheit der Portalwangen und Überfahren der vordersten Fräsposition über den Aufspanntisch hinaus, stimmt.

Der Funken sprang bei mir über, als ich dieser Tage den Beitrag von Heimo (User KBG HL)aus der CNC-Ecke gelesen hatte. Der hat das nämlich perfekt realisiert und es dürfte gut funktionieren. Weil dort nicht jeder registriert ist, habe ich mir von Heimo sein Einverständnis für die Veröffentlichung seiner Fotos eingeholt und erwähne ihn gerne mit Copyright-Angabe. Er hat für Euch sogar ein 3D-PDF zur Verfügung gestellt (das ist ein besonderes PDF, wo man mit der Maus dreidimensional das Bild drehen kann), ich lege es hier bei: Download 3D-PDF

Auch schrieb er mir: „… kein Problem, wenn du mich zitierst und meine Ideen weiter verbreitest. Ich hatte zu Beginn selber Bedenken wegen der Stabilität, und muss auch noch die Achse Am Portal umbauen weil die Z-Achse Übergewicht nach vorne hat, da kommt hinten noch ein Profil mit Führungsschiene rein zu abfangen.“

Lieber Heimo, falls Du bereits hier mitliest, vielen Dank dafür!

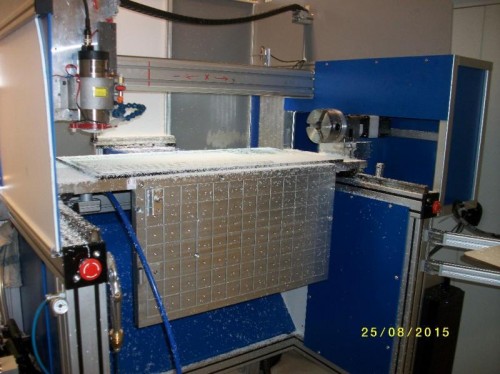

Die senkrechte Platte des Vertikaltisches:

cnc fräse 002

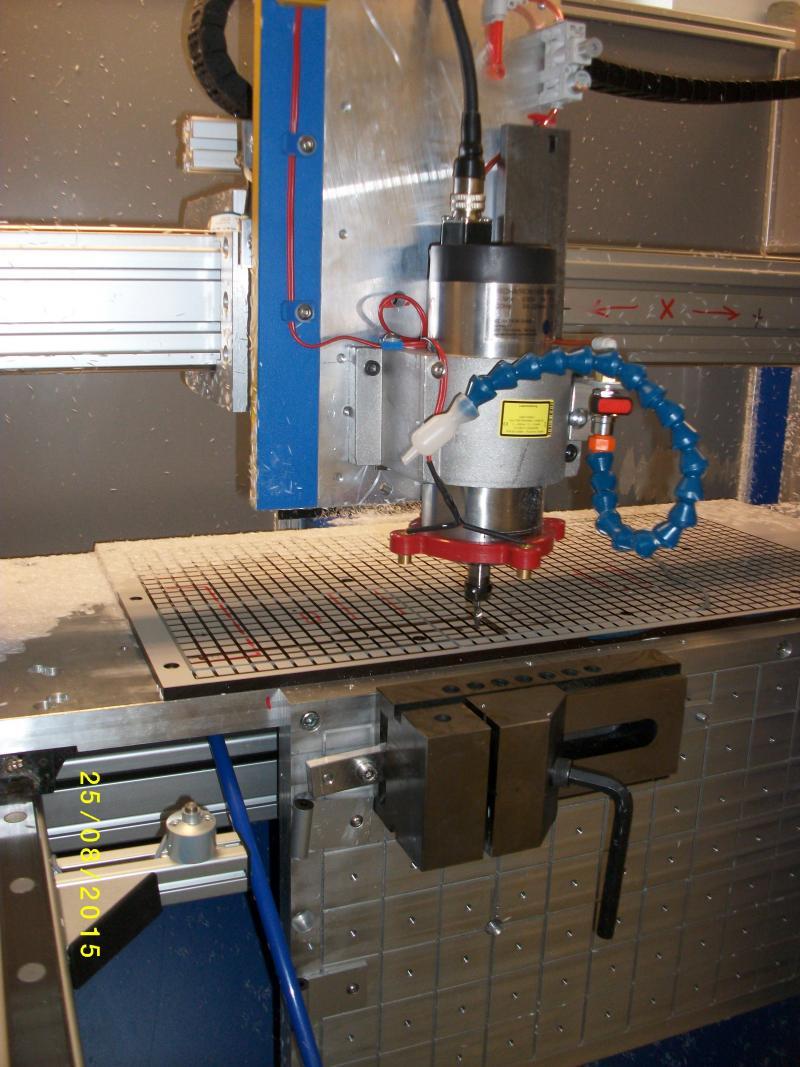

Hier sieht man sehr schön den grossen Niederzugschraubstock:

fräse 003
