Hallo Miteinander!

Um meinem Ziel, eine Spur1-Echtdampflokomotive zu bauen, näher zu kommen, lerne ich seit Anfang 2014 sehr viel zu diesen Themen: Kessel- und Dampftechnik, Loksteuerung, Fahrgestell, Ausrüstung, und vieles mehr.

Die mechanische Herstellung erscheint mir leichter, als all das zu verstehen, was “Dampf” ausmacht. Einen fertigen Teile-Bausatz aufzubauen, schließe ich aus, da ich eher vom Typ “der Weg ist das Ziel bin” und fast alles selbst bauen möchte. Da ich mir für das sehr viel Zeit eingeplant habe, verbringe ich die nächsten Monate damit, die ganze Lokomotive in Solidworks als 3D-Modell zu designen. Die Software “mal rasch nebenbei” zu lernen geht einfach nicht, ohne ein konkretes Projekt zu haben, somit kommt mir die Dampflokomotive gerade recht. Solidworks erlaubt Einblicke in das fertige Produkt, von denen ich schon länger träume. Alles ist beweglich, die Lok “funktioniert” sozusagen am Bildschirm und wenn man es kann, kann man sich sogar mit Flow motion den Weg des Dampfes, die Kraftentwicklung und die Ergebnisse simulieren lassen (ich befürchte aber, diesen Level werde ich wohl nie erreichen).

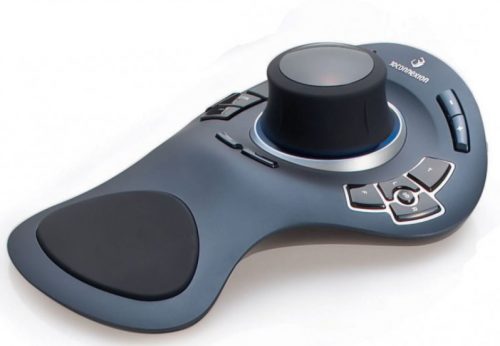

Weil ich auch ein Fetischist für Werkzeug und andere Tools bin, habe ich mir erst vor kurzer Zeit eine 3D-Maus (die SpaceExplorer von 3DConnexion) geleistet. Damit macht das Arbeiten am PC noch mehr Spaß.

Mein Zeichnungszustand ist noch völlig am Anfang und ich habe mit Kolben und Zylinder begonnen, weil das die schwierigsten Teile sind (“jetzt kanns nur mehr leichter werden”). Letztendlich werde ich aus all den gezeichneten Einzelteilen die Fräsdateien in 2,5D-Bauteile ableiten und herstellen (auch, wenn es Jahre dauern sollte).

Für alle jene, die das interessiert, ein kurzes, erstes Video:

Liebe Grüße
Heini
