(01) CNC-Fräse bauen

Die Montage der Spindelhalterungen

Eine kleine Herausforderung ist die Montage der beiden Halterungen für die Chinafrässpindel. Warum? Nun, einerseits soll man mit der unteren Befestigung möglichst tief sein, damit die Frässpindel nicht mit unnötiger Länge frei über dem Fräser schwingen kann, andererseits ist der Platz für zusätzliche Schrauben in der beweglichen Platte der Z-Einheit ohnehin rar. Was liegt also näher, als die Schrauben für die 2 Führungsschienen gleich mitzunutzen?

K640_Z

Ein nachträgliches Edit vom 15.02.2013:
Die damalige Konstruktion ist zwar gut und ausreichend, doch würde ich heute

a) trotzdem dafür sorgen, hier bereits eine Verstellmöglichkeit einzubauen. Warum: Speziell die seitliche Justierbarkeit der Frässpindel würde sehr einfach gehen, wenn diese Halterungen aus einem gemeinsamen Teil wären. Beispiele sind die Haase-Halterung, speziell aber auch eine Halterung wie die hier abgebildete. Die Montage erfolgt von vorne mit je 3 (unten) bzws. 2 (oben) Schrauben an die Z-Einheit, durch Langlöcher kann man die Halterung drehen und somit anpassen.

Frässpindelhalterung Sebastian drehbar

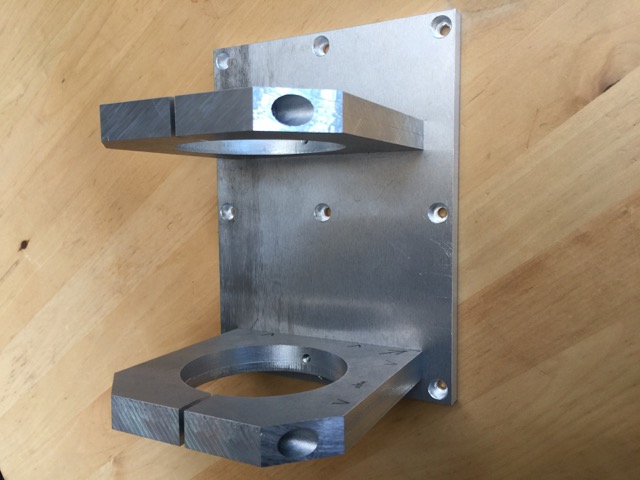

pierres halterung

Ein Hinweis:
Das ursprüngliche Foto zum Punkt 8 habe ich entfernt, da es das Copyright einer Firma verletzt hat.
Dafür entschuldige ich mich an dieser Stelle. Ab sofort ist an Stelle des Fotos eine eigene Skizze zu sehen (Danke, Sebastian!), das nun neue Foto darunter ist vom Pierre, in der Bastelstube als User medicuskfz bekannt. Er hat das bei seiner hervorragenden Eigenbaufräse selbst so gebaut, seinen Baubericht könnt Ihr hier finden.

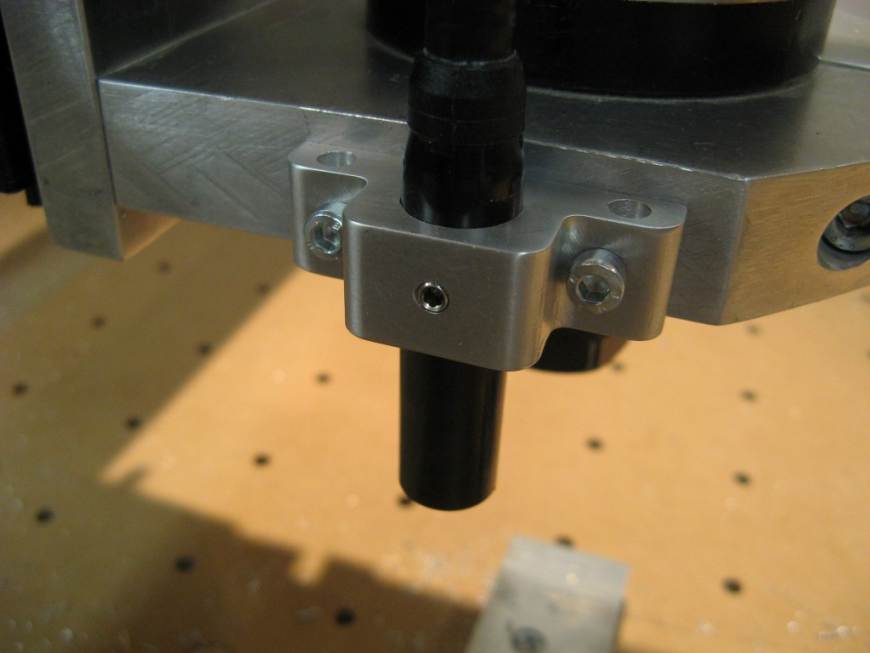

b) die Montage so vornehmen, dass ich die beiden Frässpindelhalterungen jederzeit abnehmen kann, ohne gleich die komplette Z-Einheit zerlegen zu müssen. Warum? Nun, es gibt ja auch die Möglichkeit, andere Werkzeuge, z. Laser, Plasmaschneider, langsamdrehende Spindel für Stahlfräsen, Gravureinheit, usw.. Auch kann man dann jederzeit nachträglich Löcher reinbohren, falls gewünscht. Das wäre dann bei meiner Endoskophalterung gut gewesen. Ein Loch rein, Endoskop durchstecken samt Wurmschraube, fertig. So aber musste ich außen an der unteren Halterung noch eine selbst konstruierte und gefräste Halterung anbringen. Diese ist zwar schön anzuschauen, verkürzt aber für immer den höchstmöglichen Verfahrweg auf Y genau um diese Endoskopbefestigung. Hier am Foto sieht man schön, wie ich das meine („schön, aber nicht zweckmässig“):

IMG_0251 (Medium)a
